Blow OFF Valve 取り付け

必要なもの:12mmレンチ・7mmレンチ・六角レンチ・ラジオペンチ

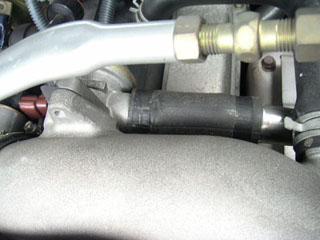

1 純正のリサキュレーションバルブです。

まず、各ボルトをはずします。

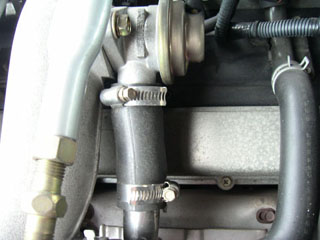

2 各ボルトをはずした状態です。

純正のリターンホースが硬く取れにくい場合は、左右にゆするような形で動かすと取れやすくなります。

タワーバーがかなり写真の邪魔です。(笑)

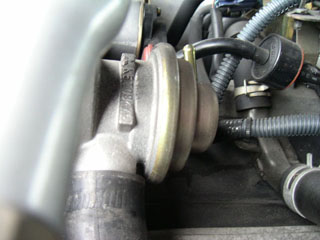

3 純正のバキュームホースをはずします。

まず、先にこちらを行うべきでした。(苦笑)

こちらは、ペンチで止め具をずらし左右にまわすようなかたちで外れます。

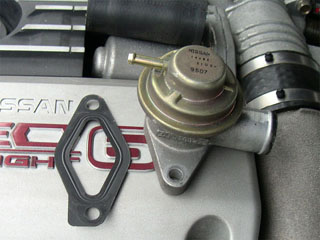

4 純正のリサキュレーションバルブをはずした状態です。

純正のガスケットはこのあとすぐに取り付けアダプターを取り付けるときに
使用します。

5 純正ガスケットを利用して取り付けアダプターを取り付けた状態です。

リターンホース取り付け口にごみが入らないようにふたをしておきます。

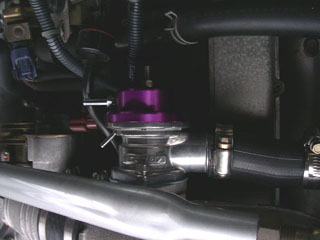

6 リターンホース取り付け口にとりつけたふたをとり、
純正リターンホースを取り付けます。

リターンホースはおくに押し込み気味に取り付け、
ブローオフ取り付け後に戻すと取り付けやすいかもしれません。

取り付けのネックは六角レンチです。
ブローオフの下側で六角レンチが上手く回せないため苦労します。

また、リターンホース取り付け口が取り付けアダプター分ずれが発生して、
リターン方式にするにはかなり苦労しました。

シリコンホースなど社外の30mm(30パイ)ホースがあるとよいかもしれません。

最後に純正バキュームホースを取り付け終了です。
